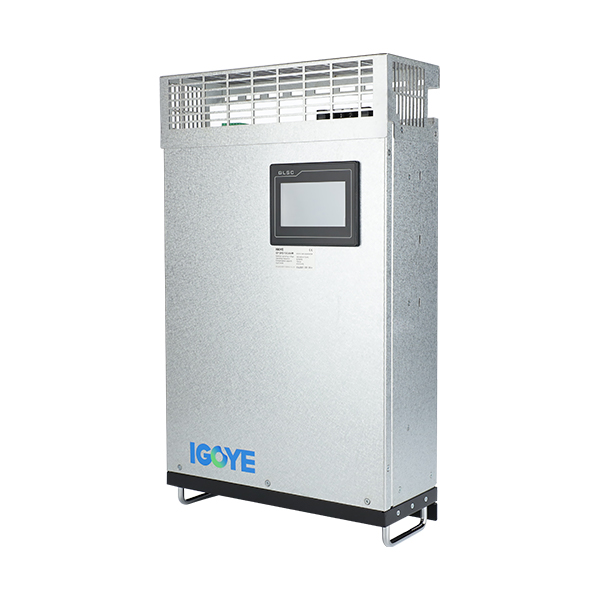

Aktīvo harmonisko filtru pamatprincipi

Aktīvie harmoniskie filtriir jauns īpašs aprīkojums Power Harmonic Control, kas izgatavots no modernās enerģijas elektronikas tehnoloģijas un digitālo signālu apstrādes tehnoloģijas, pamatojoties uz ātrgaitas DSP ierīcēm. Tas sastāv no divām galvenajām daļām: komandas strāvas darbības shēmas un kompensācijas strāvas ģenerēšanas shēmas. The command current operation circuit monitors the current in the line in real time, converts the analog current signal into a digital signal, and sends it to the high-speed digital signal processor (DSP) for signal processing, separates the harmonics from the fundamental wave, and sends a drive pulse to the compensation current generation circuit in the form of a pulse width modulation (PWM) signal to drive the IGBT or IPM power module to generate a compensation strāva ar tādu pašu amplitūdu un pretēju polaritāti kā režģa harmoniskā strāva un ievada to režģī, kompensējot vai kompensējot harmonisko strāvu un aktīvi novēršot jaudas harmoniku.

Tehniskās priekšrocības: zaļš

Efektivitāte sasniedz 97,2%, kas gadā ietaupa apmēram 6500 kWh elektroenerģijas, salīdzinot ar aktīvajiem filtriem ar efektivitāti 95%

Augstākas efektivitātes topoloģija uzlaboja kontroles algoritmu

Termiskā dizaina un struktūras optimizācija, pamatojoties uz precīziem modeļiem

Miniaturizācija

Tilpums ir tikai 1/6 no līdzīgiem vispārizglītojošajiem zīmoliem, aizņemot mazāk vietas

Pielāgojams dažādiem darba apstākļiem, uzstādīšanas inovācijām, uz sienas piestiprinātām vai uz plaukstām piestiprinātām instalācijām izmanto mazāk izejvielu un aizsargā vidi

Saprātīgs

Kompensēt noteiktas harmonikas regulējamas induktīvās un kapacitīvās reaktīvās jaudas kompensācijas kompensācijas sistēmas nesabalansētās slodzes automātiskā noteikšana, sistēmas rezonanses pilnīgas funkcijas uzraudzības sistēma

Modularitāte

N+1 atlaišana ievērojami uzlabo sistēmas uzticamību. Ražošanas līnija, labāka kvalitātes nodrošināšana. Samaziniet atsevišķus atteices punktus sistēmā. Elastīgs paralēlais savienojums, lai pielāgotos dažādiem darba apstākļiem.

Funkcionālās īpašības

Filtrējiet 2 ~ 50. harmonikas vienlaikus vai atlasiet visas harmonikas kompensācijai 2 ~ 50. vietā. Reakcijas laiks ir mazāks par 300 μs

Izmantojiet 3DSP+CPLD pilnu digitālās vadības metodi un starptautiski atzītu zīmolu ātrgaitas IGBT, slēgta cikla vadība, precīza harmoniska filtrēšana
