690V plaukts stiprinājums aktīvais harmoniskais filtrs

Vai meklējat 690 V plaukta stiprinājuma aktīvo harmonisko filtru? Geya piedāvā augstākās kvalitātes risinājumus ar augstu veiktspēju un uzticamību. Iegūstiet visaptverošu citātu, kas pielāgots savām vajadzībām un uzlabojiet sistēmas efektivitāti. Sazinieties ar mums tūlīt, lai iegūtu labāko cenu un lielisku atbalstu pēcpārdošanai. Rīkojieties ātri, lai palielinātu savu produktivitāti šodien!

Nosūtīt pieprasījumu

Produkta apraksts

690 V plaukta stiprinājuma aktīvais harmoniskais filtrs (AHF) nodrošina uzlabotu harmonisku mazināšanu augstsprieguma (690 V ± 20%) trīsfāzu energosistēmām. Šī ar plauktu uzstādītā vienība izmanto DSP+CPLD digitālās vadības kodolu un trīs līmeņu topoloģiju precīzai harmoniskai kompensācijai līdz 50. harmonikai. Ar 100A novērtētu strāvas ietilpību tas efektīvi pievēršas harmoniskiem kropļojumiem un trīsfāzu nelīdzsvarotībai. Modulārais dizains atbalsta paralēlu savienojumu, lai palielinātu ietilpību un vienkāršotu apkopi. Piespiedu dzesēšana nodrošina uzticamu darbību. 690 V plaukta stiprinājuma aktīvais harmoniskais filtrs nodrošina spēcīgu enerģijas kvalitātes pārvaldību prasīgai rūpnieciskai videi.

Modeļa apraksts:

Pīt	AHF	0.69	100a	/	4L	R
Uzņēmuma kods	Aktīvs harmoniskais filtrs	Sprieguma līmenis 0,69: 690 V ± 20%	Nominālā ietilpība （Kvar） 100a		3L: trīsfāzu trīs vadi 4L: trīsfāzu četru vadu	R: Plaukta stiprinājums

Funkcijas:

● Izmantojiet DSP+CPLD Visu digitālās vadības kodolu, trīs līmeņu topoloģijas tehnoloģiju, uzlaboto harmonisko noteikšanas algoritmu un PWM vadības stratēģiju, lai panāktu precīzu harmoniskās strāvas kompensāciju.
● Pieņemt modulāro dizainu, kas atvieglo vairāku moduļu savienojumu paralēli, aizņem maz vietas un ir viegli uzturēt.
● Neatkarīgo gaisa kanālu un neatkarīgu noliktavu konstrukcijas dizains nodrošina aprīkojuma stabilu darbību.
● Tas var filtrēt harmonikas plašā harmoniku diapazonā no 2 līdz 50 harmonikām un vienlaikus atrisināt trīsfāzu nelīdzsvarotības problēmu.
● Harmoniskā filtrēšanas ātrums ir augsts. Ja jauda ļauj, harmoniskās strāvas filtrēšanas ātrums var sasniegt 95%. Iestatiet 100% strāvas ierobežojošo izvadi, lai nodrošinātu aprīkojuma ilgtermiņa stabilu darbību.

Pieteikumi:

690 V plaukta stiprinājuma aktīvie harmoniskie filtri ir ļoti svarīgi, lai saglabātu enerģijas kvalitāti un aprīkojuma veiktspēju augstsprieguma enerģijas sistēmās:

● Smagas rūpniecības lietojumprogrammas:Saistīšanas harmonikas, ko rada lieli mainīgas frekvences piedziņas (VFD), taisngrieži un citas nelineāras slodzes augstsprieguma sistēmās.
● Kalnrūpniecība un nafta un gāze:Nodrošinot ticamu kritisko aprīkojuma darbību skarbā vidē ar augstsprieguma enerģijas sadalījumu.
● Atjaunojamās enerģijas integrācija:Stabilizējoša jauda no augstsprieguma atjaunojamās enerģijas avotiem, kas savienoti ar režģi.
● Datu centri un kritiskā infrastruktūra:Aizsargājot jutīgu aprīkojumu un saglabājot jaudas kvalitāti augstsprieguma datu centra vidē.

690 V plaukta stiprinājuma aktīvie harmoniskie filtri piedāvā efektīvu harmonisku mazināšanu, lai uzlabotu enerģijas kvalitāti augstsprieguma lietojumos.

690V Rack Mount Active Harmonic Filter

Tehniskie parametri:

	220v sērija	380 V sērija	500 V sērija		690 V sērija
Augstums	<2000m, virs 2000m, noveco saskaņā ar GB/T3859.2
Apkārtējā temperatūra	-20 ～+50 ℃
Relatīvais mitrums	≤90%, bez kondensācijas uz virsmas, ja mēneša minimālā temperatūra ir 25 ℃
Piesārņojuma līmenis	III līmenis zemāk
Darba spriegums	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Darba biežums	50Hz ± 5%
Kompensācijas strāva	25a	25/50/75/100/150a	100a		100a
Tīkla struktūra	L/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
Vienību skaits savienots paralēli	Ulimitēts
Vispārējā mašīnas efektivitāte	≥97%
Tīkla struktūra	32 kHz	16kHz	12.8kHz		12.8kHz
Kompensācijas diapazons	2 ～ 50 reizes, vienas kompensācijas līmenis ir regulējams
Funkciju atlase	Reaktīvā jauda	Reaktīvā jauda, reaktīvā jauda + asimetrija
Reaktīvā jauda kompensācijas līmenis	≥95%	> 92%
Neitrāla filtrēšana spēja		Neitrāla līnijas filtrēšanas spēja ir 3 reizes lielāka par fāzes filtrēšanas iespējām
Pilns reakcijas laiks	＜ 10ms	＜ 40ms		＜ 40ms	＜ 40ms
Troksnis	≤60db	≤60db		≤65db	≤65db
Kontroles metode	2-virzienu RS485 interfeiss (atbalsta GPRS/WiFi)
Aizsardzība	Pārslodze, programmatūra/aparatūra pārslogojums, režģa pārspriegums un nepietiekams spriegums, strāvas padeves pārtraukums, pārmērīga temperatūra, frekvences anomāliju aizsardzība utt.	Pārslodze, programmatūra/aparatūra pārslogojums, režģa pārspriegums un nepietiekams spriegums, režģa sprieguma nelīdzsvarotība, strāvas padeves pārtraukums, pārmērīga temperatūra, frekvences anomālija, īssavienojuma aizsardzība utt.
Uzstādīšanas metode	Plaukts/sienas stiprinājums		Plaukts
Ienākošā līnija	Ienākošais （plaukta tips）、 Augšējais ienākošais （uz sienas uzstādīts）		Ienākošā līnija
Aizsardzības līmenis	Ip20

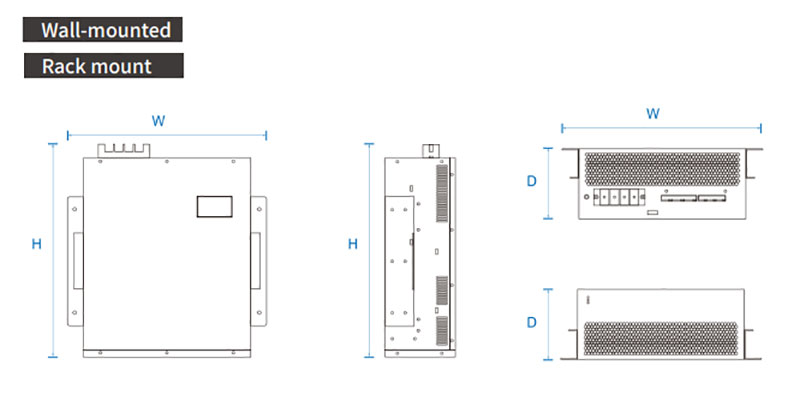

Modelis un specifikācija:

690V Rack Mount Active Harmonic Filter

Modeļa numurs	Novērtēta strāva (A)	Sistēmas spriegums (v)	Izmēri (dwh)	Dzesēšanas metode
GY APF-0.22-25A/2L-R/W	25	220	220330160mm	Piespiedu gaisa dzesēšana
GY APF-0,4-25A/4L-R/W	25	380 ± 20%	46049089mm
GY APF-0,4-50A/4L-R/W	50	380 ± 20%	46049089mm
GY APF-0.4-75A/4L-R/W	75	380 ± 20%	500510190mm
GY APF-0,4-100A/4L-R/W	100	380 ± 20%	500550240mm
GY APF-0,4-150A/4L-R/W	150	380 ± 20%	500550240mm
GY APF-0,5-100A/4L-R/W	100	500 ± 20%	495675275 mm
GY APF-0.69-100A/4L-R/W	100	690 ± 20%	495675275 mm
