Vienfāzes bagāžnieka stiprinājuma aktīvais harmoniskais filtrs

Atklājiet augstas kvalitātes vienfāžu plaukta stiprinājuma aktīvo harmonisko filtru, kas paredzēts, lai optimizētu enerģijas veiktspēju ar enerģijas taupīšanas priekšrocībām. Šis novatoriskais Geya risinājums nodrošina gan efektivitāti, gan uzticamību. Iegādājieties tūlīt un uzlabojiet savu sistēmu!

Nosūtīt pieprasījumu

Produkta apraksts

Vienfāžu bagāžnieka stiprinājuma aktīvais harmoniskais filtrs (AHF) nodrošina precīzu harmonisku mazināšanu 220 V vienfāzes enerģijas sistēmām. Izmantojot DSP+CPLD digitālās vadības kodolu un uzlabotos filtrēšanas algoritmus, šis ar plauktu uzstādītais AHF efektīvi atceļ harmoniskās strāvas līdz 50. kārtībai. Tās modulārais dizains ļauj elastīgām konfigurācijām un vienkāršotu apkopi. 25A nominālā strāvas ietilpība un kompaktais 220 mm x 330 mm x 160 mm (DWH) izmēri padara to ideālu plauktu integrācijai dažādās lietojumprogrammās. Piespiedu dzesēšana nodrošina uzticamu darbību pat prasīgos apstākļos. Šis vienfāžu bagāžnieka stiprinājuma aktīvais harmoniskais filtrs garantē jutīgu aprīkojuma enerģijas kvalitāti un stabilitāti.

Modeļa apraksts:

Pīt	AHF	0.22	25a	/	2L	R
Uzņēmuma kods	Aktīvs harmoniskais filtrs	Sprieguma līmenis 0,22: 220V	Nominālā ietilpība （KVAR） 25A		2L: vienfāze	R: Plaukta stiprinājums

Funkcijas:

● Izmantojiet DSP+CPLD Visu digitālās vadības kodolu, trīs līmeņu topoloģijas tehnoloģiju, uzlaboto harmonisko noteikšanas algoritmu un PWM vadības stratēģiju, lai panāktu precīzu harmoniskās strāvas kompensāciju.
● Pieņemt modulāro dizainu, kas atvieglo vairāku moduļu savienojumu paralēli, aizņem maz vietas un ir viegli uzturēt.
● Neatkarīgo gaisa kanālu un neatkarīgu noliktavu konstrukcijas dizains nodrošina aprīkojuma stabilu darbību.
● Tas var filtrēt harmonikas plašā harmoniku diapazonā no 2 līdz 50 harmonikām un vienlaikus atrisināt trīsfāzu nelīdzsvarotības problēmu.
● Harmoniskā filtrēšanas ātrums ir augsts. Ja jauda ļauj, harmoniskās strāvas filtrēšanas ātrums var sasniegt 95%. Iestatiet 100% strāvas ierobežojošo izvadi, lai nodrošinātu aprīkojuma ilgtermiņa stabilu darbību.

Pieteikumi:

Vienfāžu bagāžnieka stiprinājuma aktīvie harmoniskie filtri ir ļoti svarīgi, lai uzturētu tīru jaudu daudzās vidēs:

● Datu centri un serveru telpas:Sensitīvu IT aprīkojuma aizsardzība no harmoniskiem kropļojumiem, nodrošinot datu integritāti un sistēmu.
● Medicīnas iespējas:Nodrošinot stabilu jaudu kritiskām medicīnas ierīcēm, kas darbojas ar vienfāzes 220 V piegādēm, uzlabojot pacienta drošību.
● Telekomunikāciju aprīkojums:Harmonisko traucējumu samazināšana telekomunikāciju sistēmās, nodrošinot skaidru un uzticamu komunikāciju.
● Rūpnieciskās vadības sistēmas:Uzlabot vienfāzes darbināmu rūpniecības vadības sistēmu veiktspēju un uzticamību, samazinot harmoniskos kropļojumus.

Vienfāžu bagāžnieka stiprinājuma aktīvie harmoniskie filtri piedāvā efektīvus un telpas taupīšanas harmonisko mazināšanas risinājumus jutīgām vienfāzes lietojumprogrammām.

Single-phase Rack Mount Active Harmonic Filter

Tehniskie parametri:

	220v sērija	380 V sērija	500 V sērija		690 V sērija
Augstums	<2000m, virs 2000m, noveco saskaņā ar GB/T3859.2
Apkārtējā temperatūra	-20 ～+50 ℃
Relatīvais mitrums	≤90%, bez kondensācijas uz virsmas, ja mēneša minimālā temperatūra ir 25 ℃
Piesārņojuma līmenis	III līmenis zemāk
Darba spriegums	AC220V ± 20%	AC380V ± 20%	AC500V ± 20%		AC690V ± 20%
Darba biežums	50Hz ± 5%
Kompensācijas strāva	25a	25/50/75/100/150a	100a		100a
Tīkla struktūra	L/n	3P3W/3P4W	3P3W/3P4W		3P3W/3P4W
Vienību skaits savienots paralēli	Ulimitēts
Vispārējā mašīnas efektivitāte	≥97%
Tīkla struktūra	32 kHz	16kHz	12.8kHz		12.8kHz
Kompensācijas diapazons	2 ～ 50 reizes, vienas kompensācijas līmenis ir regulējams
Funkciju atlase	Reaktīvā jauda	Reaktīvā jauda, reaktīvā jauda + asimetrija
Reaktīvā jauda kompensācijas līmenis	≥95%	> 92%
Neitrāla filtrēšana spēja		Neitrāla līnijas filtrēšanas spēja ir 3 reizes lielāka par fāzes filtrēšanas iespējām
Pilns reakcijas laiks	＜ 10ms	＜ 40ms		＜ 40ms	＜ 40ms
Troksnis	≤60db	≤60db		≤65db	≤65db
Kontroles metode	2-virzienu RS485 interfeiss (atbalsta GPRS/WiFi)
Aizsardzība	Pārslodze, programmatūra/aparatūra pārslogojums, režģa pārspriegums un nepietiekams spriegums, strāvas padeves pārtraukums, pārmērīga temperatūra, frekvences anomāliju aizsardzība utt.	Pārslodze, programmatūra/aparatūra pārslogojums, režģa pārspriegums un nepietiekams spriegums, režģa sprieguma nelīdzsvarotība, strāvas padeves pārtraukums, pārmērīga temperatūra, frekvences anomālija, īssavienojuma aizsardzība utt.
Uzstādīšanas metode	Plaukts/sienas stiprinājums		Plaukts
Ienākošā līnija	Ienākošais （plaukta tips）、 Augšējais ienākošais （uz sienas uzstādīts）		Ienākošā līnija
Aizsardzības līmenis	Ip20

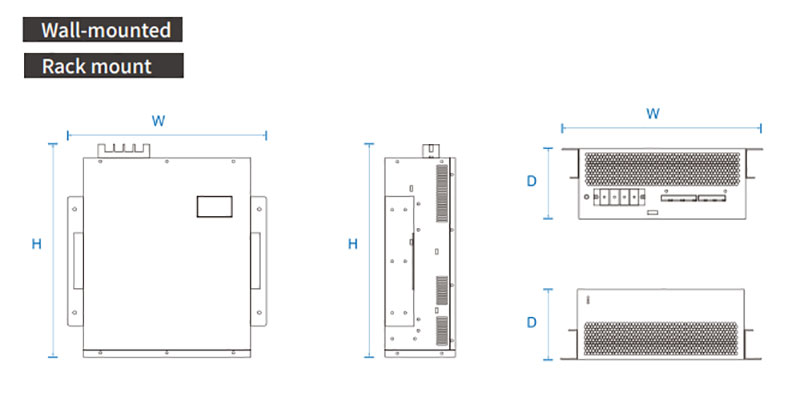

Modelis un specifikācija:

Single-phase Rack Mount Active Harmonic Filter

Modeļi
Modeļa numurs	Novērtēta strāva (A)	Sistēmas spriegums (v)	Izmēri (dwh)	Dzesēšanas metode
GY APF-0.22-25A/2L-R/W	25	220	220330160mm	Piespiedu gaisa dzesēšana
GY APF-0,4-25A/4L-R/W	25	380 ± 20%	46049089mm
GY APF-0,4-50A/4L-R/W	50	380 ± 20%	46049089mm
GY APF-0.4-75A/4L-R/W	75	380 ± 20%	500510190mm
GY APF-0,4-100A/4L-R/W	100	380 ± 20%	500550240mm
GY APF-0,4-150A/4L-R/W	150	380 ± 20%	500550240mm
GY APF-0,5-100A/4L-R/W	100	500 ± 20%	495675275 mm
GY APF-0.69-100A/4L-R/W	100	690 ± 20%	495675275 mm
